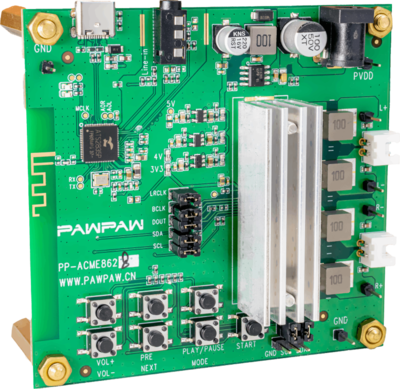

PP-ACM862X 蓝牙模块产品手册

产品概述

PP-ACM862X 是一款高性能、低功耗的蓝牙模块，基于先进的蓝牙技术，专为物联网（IoT）、智能家居、可穿戴设备、工业控制及各类无线数据传输应用而设计。该模块集成了射频收发器、基带处理器和蓝牙协议栈，为用户提供稳定可靠的无线连接解决方案，简化开发流程，缩短产品上市时间。

主要特性

1. 蓝牙核心规范: 支持蓝牙 5.2 或更高版本（具体以实际产品规格书为准），支持经典蓝牙（BR/EDR）和低功耗蓝牙（BLE）双模式，确保广泛的兼容性。
2. 高性能与低功耗: 采用先进的芯片设计，在提供稳定长距离通信能力的优化了功耗管理，非常适合电池供电设备。
3. 丰富的接口: 提供UART、PWM、GPIO、ADC、I2C、SPI等通用接口，便于连接各类传感器、显示屏和外设。
4. 集成协议栈: 内置成熟的蓝牙协议栈，支持主/从角色切换，并提供AT指令集或SDK，方便用户进行快速配置和二次开发。
5. 小巧尺寸: 采用紧凑的贴片式封装（例如：15.6mm x 10.5mm x 2.0mm），易于集成到空间受限的产品设计中。
6. 强抗干扰能力: 良好的射频性能与滤波设计，确保在复杂无线环境中通信的稳定性。
7. 认证齐全: 模块预认证了全球主要的无线电和蓝牙法规（如FCC、CE、BQB等），降低客户产品的认证成本与风险。

应用领域

• 智能家居设备（灯具、插座、门锁）
• 健康与运动类可穿戴设备
• 工业数据采集与无线传输
• 智能玩具与教育设备
• 蓝牙信标（Beacon）与室内定位
• 手机配件与电脑外设

电气参数（典型值）

• 工作电压: 3.3V DC
• 工作电流: 传输模式下约 10mA，待机模式下低至 μA 级
• 发射功率: 最大 +10dBm（可调）
• 接收灵敏度: ≤ -97dBm @ BLE
• 工作频段: 2.402GHz - 2.480GHz（ISM频段）
• 工作温度: -40°C 至 +85°C

引脚定义与硬件连接

模块通常提供邮票孔或板对板连接器形式。关键引脚包括：

1. VCC: 电源正极（3.3V）
2. GND: 电源地
3. TXD/RXD: 主串口发送/接收数据线，用于AT指令通信或数据传输
4. EN/复位引脚: 模块使能或复位控制
5. 状态指示引脚: 连接LED，指示工作状态（如连接、广播）
6. 其他IO口: 根据具体型号定义，用于用户自定义功能。

注意: 详细的引脚排列图与电气连接图请参考官方提供的《PP-ACM862X硬件设计指南》。

软件配置与开发

1. AT指令模式: 通过UART发送简单的AT指令，即可完成蓝牙名称、广播参数、配对模式等基本配置，无需编程基础。
2. 二次开发: 提供完整的软件开发套件（SDK），支持用户基于模块的MCU进行深度开发，实现自定义的协议与功能。
3. 主从角色: 可灵活配置为主设备（Central）搜索连接外围设备，或作为从设备（Peripheral）被连接。
4. 数据传输: 支持透传模式，用户数据可通过串口透明地通过蓝牙链路传输，极大简化应用层设计。

快速入门指南

1. 硬件准备: 将模块正确焊接或连接到您的评估板/主板，确保电源稳定。
2. 供电: 接入3.3V直流电源。
3. 串口连接: 将模块的TXD/RXD与USB转串口工具的RXD/TXD交叉连接，并接入电脑。
4. 配置工具: 打开串口调试助手（如SSCOM，波特率默认115200）。
5. 发送指令: 输入“AT”并回车，模块应返回“OK”，表明通信正常。随后可使用“AT+NAME?”查询当前名称，“AT+NAME=MyDevice”修改设备名称等。
6. 手机连接: 打开手机蓝牙设置，搜索并连接名为“MyDevice”的设备（或默认名称）。连接成功后，即可通过支持串口的蓝牙APP进行数据收发测试。

注意事项

• 请确保供电电源的纹波和噪声在允许范围内，建议在电源引脚就近放置滤波电容。
• 天线区域下方及周围应净空，避免敷铜或走线，以获得最佳射频性能。
• 进行焊接时，需控制好温度和时间，避免模块因过热而损坏。
• 固件升级请严格按照官方提供的流程操作，防止升级失败导致模块无法使用。

订购信息与支持

如需获取详细的《PP-ACM862X规格书》、《硬件设计指南》、《AT指令集手册》及SDK开发资料，或进行产品订购，请联系我们的销售部门或访问官方网站技术支持页面。

---
免责声明: 本手册内容仅供参考，产品规格可能未经通知而变更。请务必以购买时随附的最新版官方文档为准。
