JBL Flip5 音乐万花筒蓝牙音箱 蓝牙模块深度拆解与解析

作为JBL便携音箱家族的热门型号，Flip5以其出色的音效、强劲的续航和标志性的防水设计深受用户喜爱。其核心的无线连接功能，则由内部的蓝牙模块实现。本文将通过技术视角，对JBL Flip5的蓝牙模块进行深度拆解与解析。

一、 模块概览与封装

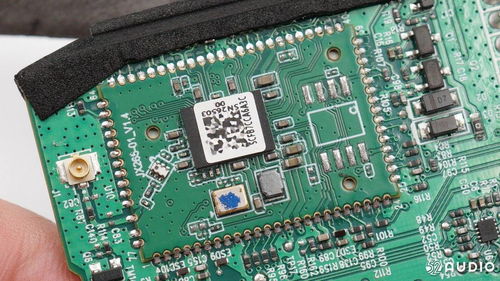

在拆开Flip5的防水织物外壳和内部结构后，可以找到其主板。蓝牙模块并非一个完全独立的可插拔子卡，而是高度集成在主PCB上的一个核心区域。该模块通常以一颗高度集成的蓝牙系统级芯片（SoC）为中心，周围辅以必要的射频电路、天线匹配网络和外围元件。这种一体化设计有助于节省空间、降低功耗并提升可靠性，符合便携设备的紧凑型设计哲学。

二、 核心芯片解析
Flip5采用的蓝牙芯片方案通常来自主流供应商，如高通（Qualcomm）或赛普拉斯（Cypress，现属英飞凌）。具体型号可能是支持蓝牙5.1或更高版本的芯片。这类芯片的特点包括：

1. 高集成度：单芯片内集成了射频收发器、基带处理器、应用处理器（MCU）和音频编解码器（可能部分功能由独立DAC/ADC辅助），实现了蓝牙连接与音频信号处理的一体化。
2. 低功耗性能：支持低功耗蓝牙特性，确保音箱在待机和连接状态下的续航表现。
3. 强大射频性能：提供稳定的连接距离和抗干扰能力，支持A2DP（音频传输）、AVRCP（远程控制）等关键协议。

三、 关键外围电路

1. 射频前端与天线：从蓝牙芯片的射频引脚出发，信号会经过由电感、电容组成的匹配滤波网络，以优化传输效率并减少谐波干扰。Flip5的天线通常设计为印制在PCB板上的倒F天线（PIFA）或陶瓷天线，巧妙地集成在主板布局中，兼顾了信号性能与空间限制。
2. 时钟电路：为蓝牙芯片提供精准时钟源的晶体振荡器，是保证射频同步与稳定连接的基础元件。
3. 供电与滤波：模块拥有独立的稳压和滤波电路，为蓝牙芯片提供洁净、稳定的电源，这对射频性能至关重要。大量的去耦电容布置在芯片电源引脚周围。
4. 外围接口：蓝牙芯片通过I2S数字音频总线与负责功放和扬声器驱动的后续电路进行高保真音频数据传输。其GPIO（通用输入输出）引脚可能用于控制LED指示灯、与电池管理IC通信等。

四、 固件与功能实现
硬件是基础，固件（Firmware）则是灵魂。JBL Flip5的蓝牙模块功能由固化在芯片内或外部闪存中的程序实现，主要包括：
• 蓝牙协议栈：完整支持蓝牙规范，实现搜索、配对、连接和音频流传输。
• 音效处理：可能集成JBL标志性的音效算法，如针对便携音箱优化的低频增强。
• 连接管理：支持与多个设备配对、快速切换、PartyBoost多台串联功能（此功能是Flip5的特色，允许多台JBL音箱互联组成立体声或放大音量）。
• 电源管理：智能管理连接状态下的功耗。

五、 与评价
通过对JBL Flip5蓝牙模块的拆解分析，可以看出其设计体现了现代消费电子高度集成化、性能优化的趋势。模块选用的成熟蓝牙SoC方案，配合精心设计的射频链路和扎实的电源滤波，共同保障了无线连接的稳定与低延迟。天线集成设计巧妙地解决了金属机身和防水要求对信号的挑战。整体而言，Flip5的蓝牙模块是一个为特定音效体验和便携耐用需求而优化的高效解决方案，是其出色用户体验背后的关键技术支撑之一。
（注：实际拆解可能因产品生产批次不同而在细节上存在差异，且自行拆解将导致防水失效并失去保修，请勿轻易尝试。）
